钢筋被显示成问号主要是因为字体缺失、被替换了或者当前字体文件加载不正确导致的。
1.
字体被替换导致的显示问题
（1）选中文字，点击ctrl+1,看下文字内容无异常，记住文字样式名称，命令行输入st，打开文字样式管理器，选择对应样式下的字体。
（2）打开异常显示的图纸，把命令行拉到最上面，看一下打开图纸的提示信息，如果用默认的simplex.shx 替换会有显示异常问题。

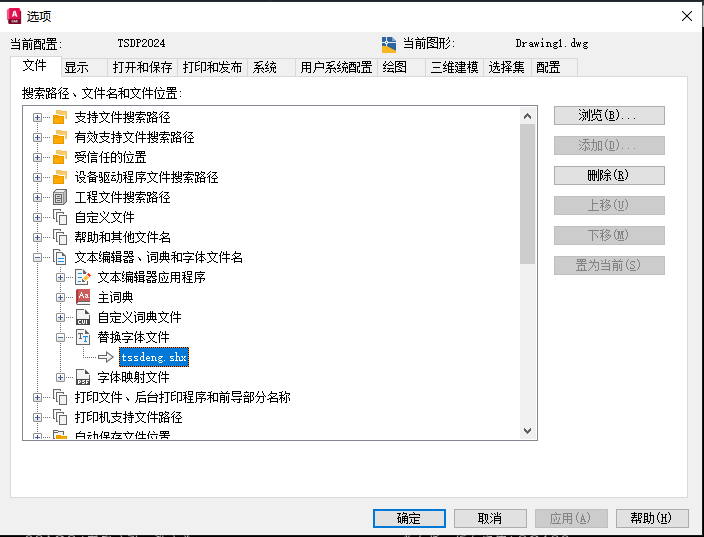

修改CAD的选项-文件-文本编辑器中的内容，可以选择将替换字体文件设置为tssdeng.shx或其他合适的字体，然后重启CAD.
（3）当字体shx显示较多没找到时是字体缺失， 可以从同事那里找到对应字体shx，放到CAD-fonts或者TSDP-Prg文件夹下
2.
字体本身文件不对
比如常用的tssdeng.shx字体文件，很多人会说我明明用的是这个字体，也不提示异常，怎么就显示不了钢筋符号呢，常见的有一下两个原因：
1）经常有人习惯从网上下载字体库，但是网上的字体库版本都不同，导致旧版本的tssdeng.shx字体显示不了新版本的钢筋符号，此时需要查找tssdeng.shx的路径或者文件大小判断。
2）探索者软件自身对于符号的编码表达进行了修改，需要用对应的字体才能显示。
解决办法：
（1）字体路径法
CAD命令行输入(findfile"tssdeng.shx") !如果是其他字体样式，这里tssdeng.shx可以替换为相应文件名称。输入后会返回一个路径地址，说明这张图纸中加载的字体样式是这个路径下的，查找加载路径最终的目的是确认文件是否正确，注意tssdeng.shx 大小19kb的是老字体样式。如果字体不对，可以找一个正确的字体覆盖一下引用的路径字体，然后重启cad或者rg一下图纸。
探索者的安装路径下的prg文件夹下的字体样式都是软件带的最新的字体样式。
（2）everything工具搜索
用everything工具，搜索电脑tssdeng.shx字体，所有19kb，都是老的字体，可以删掉，2024TSDP字体大小是21kb大小的。保存完成后，重启下cad。2025TSDP新增了高强钢筋符号，是22kb大小的。把不符合字体样式大小的文件都删掉再重启cad即可。
